Beschreibung

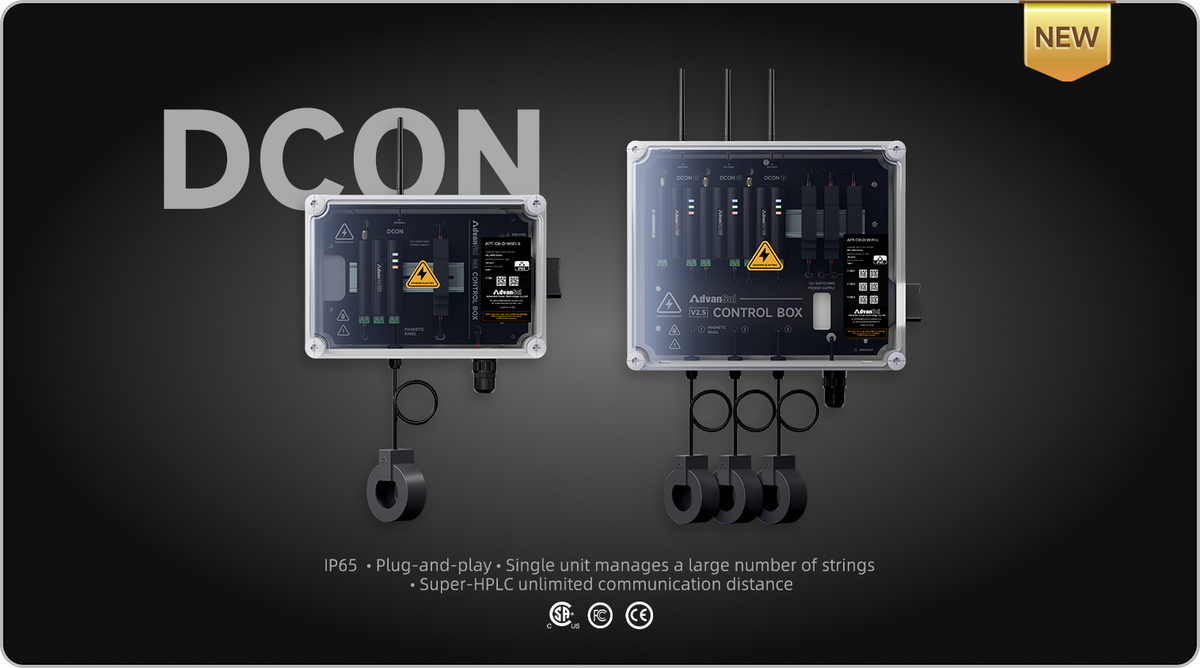

AdvanSol DCON – Intelligenter Datenkonzentrator für PV-Modulüberwachung und Schnellabschaltung
Zentrale Steuerung, modulgenaue Überwachung und maximale Sicherheit für Ihre Photovoltaikanlage
Der AdvanSol DCON Datenkonzentrator ist die intelligente Steuer- und Kommunikationseinheit für Photovoltaikanlagen mit AdvanSol-Leistungsoptimierern der MC-MRO-Serie.
Als zentrale Schnittstelle zwischen den einzelnen PV-Modulen, der Anlagenüberwachung und dem Sicherheitssystem ermöglicht der DCON eine umfassende Kontrolle der gesamten Photovoltaikanlage – bis auf die Ebene jedes einzelnen Solarmoduls.
Der Konzentrator vereint modulgenaue Datenerfassung, intelligente Anlagenüberwachung und zentrale Schnellabschaltung (Rapid Shutdown) in einem kompakten System.
In Verbindung mit der AdvanSol Acloud EOS Monitoringplattform erhalten Anlagenbetreiber und Installateure einen detaillierten Überblick über den Zustand, die Leistung und die Betriebssicherheit ihrer Photovoltaikanlage. Advansol Power
Modulgenaue Überwachung – jedes Solarmodul jederzeit im Blick
In Verbindung mit den kompatiblen AdvanSol MC-MRO-Leistungsoptimierern ermöglicht der DCON die individuelle Überwachung sämtlicher angeschlossener Solarmodule.
Dabei können wichtige Betriebsparameter wie Modulleistung, Spannung, Strom und Betriebszustand erfasst und über die AdvanSol Acloud EOS Plattform ausgewertet werden.
Durch die detaillierte Einzelmodulüberwachung lassen sich Leistungsverluste, Verschattungen oder technische Störungen schnell erkennen und gezielt lokalisieren.
Besonders bei größeren oder schwer zugänglichen Photovoltaikanlagen erleichtert diese Funktion die Fehlersuche erheblich.
Statt aufwendig einzelne Modulstränge überprüfen zu müssen, können auffällige Module direkt in der Anlagenübersicht identifiziert werden.
Das Ergebnis: Mehr Transparenz, geringerer Wartungsaufwand und eine dauerhaft bessere Kontrolle der Anlagenleistung.
Zentrale Schnellabschaltung – Sicherheit auf Modulebene
Eine der wichtigsten Funktionen des AdvanSol DCON ist die zentrale Steuerung der integrierten Rapid-Shutdown-Funktion der angeschlossenen AdvanSol-Moduloptimierer.
Bei einer ausgelösten Sicherheitsabschaltung übermittelt das System die entsprechenden Abschaltbefehle an die angeschlossenen Geräte.
Die MC-MRO-Optimierer reduzieren daraufhin ihre jeweilige Ausgangsspannung innerhalb von maximal 30 Sekunden auf unter 1 Volt.
Dadurch kann die Gleichspannung im Bereich der angeschlossenen PV-Module erheblich reduziert werden.
Die Funktion bietet zusätzliche Sicherheit bei Wartungsarbeiten, technischen Störungen oder Notfallsituationen.
Für die manuelle Auslösung der Sicherheitsabschaltung ist optional ein kompatibles AdvanSol-Not-Aus-System erhältlich.
Wichtig: Die Abschaltung reduziert die Ausgangsspannung der Optimierer. Die Photovoltaikmodule selbst erzeugen bei Lichteinfall weiterhin elektrische Spannung. Advansol Power
Intelligente Kommunikation ohne zusätzliche Datenleitungen
Der AdvanSol DCON nutzt die moderne Super-HPLC-Technologie (High-Speed Power Line Communication) zur Datenübertragung zwischen Konzentrator und den angeschlossenen Moduloptimierern.
Die Kommunikation erfolgt direkt über die vorhandenen DC-Leitungen der Photovoltaikanlage.
Zusätzliche Datenleitungen zu den einzelnen Modulen sind nicht erforderlich.
Dies vereinfacht sowohl die Installation neuer Photovoltaikanlagen als auch die Nachrüstung bestehender Systeme.
Die Technologie ermöglicht eine zuverlässige Übertragung der Betriebsdaten und Steuerbefehle zwischen den einzelnen Geräten.
Komfortable Fernüberwachung über Acloud EOS
In Verbindung mit der AdvanSol Acloud EOS Monitoringplattform können die Betriebsdaten der gesamten Photovoltaikanlage zentral dargestellt und ausgewertet werden.
Je nach Ausführung des DCON erfolgt die Verbindung über WLAN, LAN oder Mobilfunk (4G).
Die Monitoringplattform bietet umfangreiche Funktionen zur Anlagenüberwachung und Fehlerdiagnose.
Dazu gehören die grafische Darstellung der einzelnen Solarmodule, die Auswertung von Leistungsdaten, die Überwachung des Betriebszustands sowie die Erkennung und Lokalisierung technischer Störungen.
Auch die Fernsteuerung unterstützter Sicherheitsfunktionen ist über das System möglich.
Damit eignet sich der DCON sowohl für private Photovoltaikanlagen als auch für größere gewerbliche und industrielle PV-Systeme. AdvanSol Power Technology Co., Ltd.
Flexible Einsatzmöglichkeiten und hohe Kompatibilität
Der AdvanSol DCON wurde für den gemeinsamen Betrieb mit den kompatiblen AdvanSol-Modulcontrollern und Leistungsoptimierern entwickelt.
Besonders in Verbindung mit dem AdvanSol APT-MC-MRO entsteht eine umfassende Lösung zur individuellen Leistungsoptimierung, Einzelmodulüberwachung und zentralen Sicherheitsabschaltung.
Das System kann mit geeigneten String-Wechselrichtern unterschiedlicher Hersteller kombiniert werden.
Abhängig von der Geräteausführung lassen sich mehrere PV-Strings über einen Konzentrator verwalten.
Die robuste Bauweise mit Schutzart IP65 ermöglicht eine zuverlässige Installation auch unter anspruchsvollen Umgebungsbedingungen.
Technische Daten – AdvanSol DCON Datenkonzentrator
Die folgende Übersicht bezieht sich auf die DCON-4G/WIFI-Serie für die AdvanSol MC-MRO-Optimierer.
| Eigenschaft | Technische Angaben |
|---|---|
| Hersteller | AdvanSol |
| Produktserie | DCON V2.5 |
| Modellreihe | APT-CB-D-WIFI |
| Produkttyp | Datenkonzentrator / Steuer- und Überwachungseinheit |
| Kompatibilität | AdvanSol MC-MR- und MC-MRO-Serie |
| Funktionen | Datenerfassung, Überwachung, Abschaltsteuerung |
| Kommunikation mit Optimierern | Super-HPLC über DC-Leitungen |
| Cloud-Anbindung | WLAN |
| Monitoringplattform | AdvanSol Acloud EOS |
| Maximale Stringanzahl | 4 |
| Stromversorgung | 100–240 V AC |
| Datenerfassungsintervall | 5 Minuten |
| Lokale Datenspeicherung | Bis zu 7 Tage |
| Betriebstemperatur | −20 °C bis +65 °C |
| Kühlung | Passive Kühlung |
| Schutzart | IP65 |
| Schnellabschaltung | Über kompatible Modulcontroller |
| Externer Not-Aus | Optional über kompatibles AdvanSol-Zubehör |
Die technischen Werte beziehen sich auf die verschiedenen Ausführungen der DCON-Serie. Die maximale Stringanzahl und die genauen Abmessungen unterscheiden sich je nach Modell.
Quelle: Technische Produktübersicht AdvanSol (PDF). Advansol Power
Ihre Vorteile mit dem AdvanSol DCON auf einen Blick
✅ Zentrale Anlagensteuerung: Verwaltung und Überwachung sämtlicher kompatibler AdvanSol-Moduloptimierer über eine zentrale Einheit.
✅ Modulgenaue Überwachung: Individuelle Kontrolle der angeschlossenen PV-Module mit detaillierten Leistungs- und Betriebsdaten.
✅ Integrierte Schnellabschaltung: Zentrale Auslösung der Rapid-Shutdown-Funktion für zusätzliche Sicherheit.
✅ Mehr Sicherheit im Notfall: Reduzierung der Ausgangsspannung kompatibler MC-MRO-Optimierer auf unter 1 V innerhalb von maximal 30 Sekunden.
✅ Komfortable Fernüberwachung: Zugriff auf Anlagendaten über die AdvanSol Acloud EOS Plattform.
✅ Schnelle Fehlerlokalisierung: Auffällige oder leistungsschwache Module lassen sich gezielt identifizieren.
✅ Keine zusätzlichen Datenleitungen: Kommunikation mit den Moduloptimierern über die vorhandenen DC-Leitungen.
✅ Flexible Internetanbindung: WLAN- oder 4G-Ausführungen für unterschiedliche Installationsbedingungen.
✅ Reduzierter Wartungsaufwand: Vereinfachte Fehlerdiagnose und gezielte Wartungsmaßnahmen.
✅ Lokale Datenspeicherung: Speicherung von Betriebsdaten für bis zu sieben Tage.
✅ Hohe Skalierbarkeit: Je nach Geräteausführung für Anlagen mit mehreren PV-Strings geeignet.
✅ Kompatibel mit AdvanSol MC-MRO: Ideale Ergänzung zur Leistungsoptimierung und Einzelmodulüberwachung.
✅ Robuste Industrieausführung: Schutzart IP65 und passive Kühlung für langfristigen Betrieb.
✅ Für Neuinstallationen und Nachrüstungen: Geeignet für unterschiedliche Photovoltaikanlagen mit kompatiblen Systemkomponenten.
AdvanSol DCON – Die intelligente Schaltzentrale Ihrer Photovoltaikanlage
Mehr Kontrolle. Mehr Transparenz. Mehr Sicherheit.
Mit dem AdvanSol DCON behalten Sie nicht nur die gesamte Photovoltaikanlage im Blick, sondern können auch jedes einzelne Solarmodul überwachen und im Bedarfsfall eine zentrale Sicherheitsabschaltung auslösen.
Die perfekte Ergänzung zum AdvanSol MC-MRO Leistungsoptimierer.
